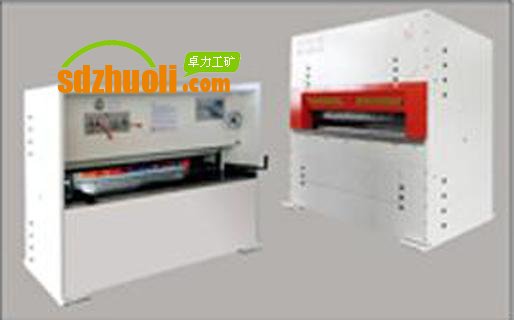

YYKJ系列煤礦用液壓訂扣機——整芯輸送帶一次成形

該設備與現在有的逐次訂扣機完全不同，它能把全寬度輸送帶帶扣一次同時訂制完成。它由液壓做動力，驅動上下兩排模具同時壓合全部輸送帶扣，合模壓力高達200多噸，在1分鐘內完成整付接頭的制定。

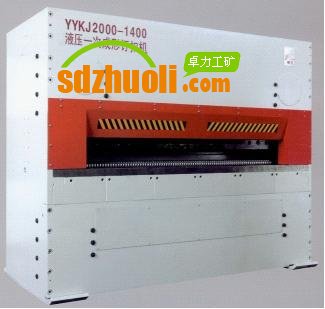

型號 YYKJ2000-1200 YYKJ2000-1400 YYKJ2000-1600
可訂皮帶扣型號：SU1400、SU1600、SU1800、SU2000、SU3000等；



      輸送帶是軟性體，輸送帶扣裝訂在上面后會使輸送擠壓變形，逐個訂扣開始時輸送變形小，后逐漸變大，這種變化會使訂扣時騎馬釘穿過輸送帶是發生偏斜而不能準確進入扣提孔中，發生誤訂，對特別軟的輸送帶可能由于變形太大而無法繼續裝訂下去，即使能全部裝訂完成，整個接頭呈弧形，兩幅接頭對接時非常困難。




      該設備把整排輸送帶扣是同時壓緊在輸送帶上的，全部輸送帶扣的騎馬釘是同時被訂入輸送帶內，因此全被輸送帶扣訂在輸送帶上是完全均勻一致的，這將大大提高接頭的整體壽命，避免了輸送帶扣受力不均而發生逐個破壞。同時由于整排輸送帶扣是一次裝訂完成，比起逐個完成裝訂大大節約了時間。

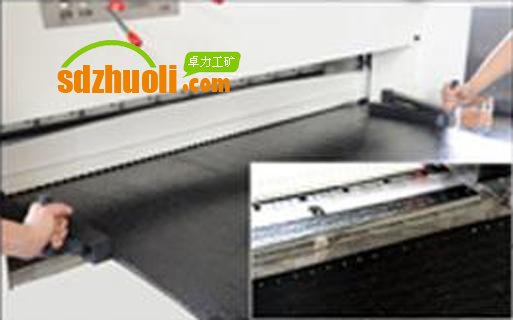

      在液壓一次成形訂扣機上安裝有液壓驅動的輸送帶切割機，并安裝有輸送帶側面直角定位裝置，可以快速切割輸送帶。

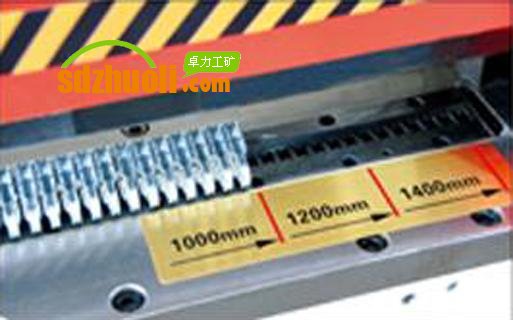

該設備可以制定Su1400、Su1600、SU2000及SU3000型的輸送帶扣。可訂帶寬有1200、1400、1600（mm）三種規格，每種規格都可定制小于規定寬度的膠帶







型號	YYKJ2000-1200	YYKJ2000-1400	YYKJ2000-1600
可訂膠帶寬度	≤1200mm	≤1400mm	≤1600mm
可訂膠帶厚度	8-22m	8-22mm	8-22mm
可訂皮帶口性好	SU1400、SU1600、SU2000S、U3000
電機功率	4KW	7.5KW	8.5KW
電機電壓*	380/660/1140V	380/660/1140V	380/660/1140V
液壓系統額定壓力	30MPa	30MPa	30MPa
機器外形尺寸	1668×700×1355	1860×750×1505	2052×750×1505
機器重量	3600Kg	4570Kg	5230Kg

注：液壓一次成形訂扣機用在地面、井下集中訂扣
    使用前在地面集中訂扣能方便井下安裝，用液壓一次成形訂扣機可以快速大量訂扣，切皮帶和訂扣一氣呵成，效率高、訂扣質量好。借助我公司生產的卷帶裝置和放帶架，可以把卷帶的另一頭倒出訂扣，扛著配合使用可以在很短時間把全部皮帶接頭訂好。
    液壓一次成形訂扣機也可放置在皮帶機的頭尾部，在皮帶安裝時訂扣，或在皮帶運行中更新皮帶扣接頭。雖然液壓一次成行訂扣機自身較重，但作為固定設備使用還是很方便的。
    液壓一次成形訂扣機也可用在輸送帶生產廠家，在輸送帶生產線的末端集中訂扣。輸送帶出廠前訂好皮帶扣接頭，即方便用戶使用，也能把好皮帶扣接頭質量，避免用戶使用中產生的質量糾紛，提高產品的競爭力。



我公司專業生產輸送帶扣及配套產品，不僅輸送帶扣產品世界領先，各種形式的訂扣機均為我公司研發的專利產品，輸送機用液壓卷帶裝置也是我公司在我國最先推向市場的產品。我公司的所有產品均是圍繞輸送帶扣接頭的，以我們的專業和經驗向用戶提供徹底完善的全面解決方案，始終引領行業的發展。



注：1、此訂扣機主要用在順槽（伸縮性皮帶機上）的工作面上；主井的膠帶一般是固定皮帶機，是硫化的阻燃整芯輸送帶和鋼絲繩芯輸送帶，一般用不到此設備；
      2、可訂皮帶扣型號：SU1400、SU1600、SU1800、SU2000、SU3000等；
