DT系列聚氨酯清掃器說明書
DT系列清掃器
一、主要用途及適用范圍：
DT系列清掃器是用來清除膠帶表面粘著物的一種保護裝置，是保證膠帶輸送機正常工作的重要部分，它可以有效的防止膠帶粘著物而引起的跑偏，造成嚴重后果。
二、結構特點及工作原理：

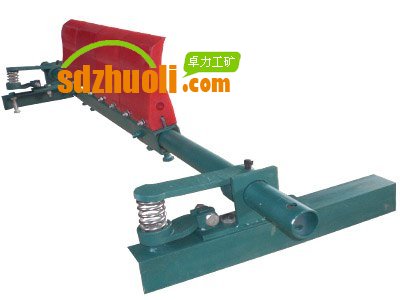

聚氨脂清掃器：
聚氨脂清掃器特點是耐磨損、防腐蝕、不損傷膠帶，延長膠帶使用壽命，對膠帶表面清除干凈，采用彈簧結構有效保證聚氨脂塊與膠帶緊密接觸，清掃效果好的特點。
本系列清掃器有H型、P型和N型的型號。其結構主要由聚氨脂刀塊、小支架、彈簧、橫梁等構件組成。刀塊在彈簧預緊力的作用下緊貼在膠帶表面，能夠及時有效清除膠帶表面粘著物，同時起到托起膠帶，使得膠帶運行平穩可靠。用戶可以根據情況選擇不同型號清掃器。
合金清掃器：
合金清掃器特點是耐磨損、防腐蝕、設計結構合理、在安裝調試及維護上方便。由于采用橡膠彈性墊，有效保證合金清掃板與膠帶緊密接觸，能夠及時有效清除膠帶表面粘著物，清掃效果好的特點。
本系列清掃器包括H型、P型、N型、K型四種型號。主要有合金清掃板、橡膠彈性墊、小支架、橫梁等結構組成。合金清掃板緊貼膠帶，作為主要工作部件，它通過小支架與橡膠彈性墊相連接，橡膠彈性墊起到吸振和補償清掃板磨損作用，固定在橫梁上。
三、規格尺寸：
合金清掃器裝置，按膠帶寬度尺寸不同而各型號結構主要尺寸相應是變化的，H型清掃器的尺寸隨著膠帶寬度和滾筒直徑的變化而不同。對于P型、N型和K型清掃器各部分尺寸僅與膠帶寬度有關。用戶在選用中請參考下列表格。
|
H型清掃器 |
|
帶寬B |
滾筒D |
總長A |
刀長C |
中心寬E |
中心高F |
|
500 |
500 |
1400 |
610 |
108 |
402 |
|
650 |
500 |
600 |
815 |
108 |
402 |
|
630 |
164 |
434 |
|
800 |
500 |
1800 |
1020 |
108 |
402 |
|
630 |
164 |
434 |
|
800 |
323 |
490 |
|
1000 |
418 |
515 |
|
1250 |
540 |
548 |
|
1400 |
612 |
566 |
|
1600 |
709 |
592 |
|
H型清掃器 |
|
帶寬B |
滾筒D |
總長A |
刀長C |
中心寬E |
中心高F |
|
1000 |
630 |
2000 |
1225 |
164 |
434 |
|
800 |
323 |
490 |
|
1000 |
418 |
515 |
|
1250 |
540 |
548 |
|
1400 |
612 |
566 |
|
1600 |
709 |
592 |
|
1200 |
630 |
2200 |
1225 |
164 |
434 |
|
800 |
323 |
490 |
|
1000 |
418 |
515 |
|
1250 |
540 |
548 |
|
1400 |
612 |
566 |
|
1600 |
709 |
592 |
|
1400 |
800 |
2400 |
1430 |
323 |
490 |
|
1000 |
418 |
515 |
|
1250 |
540 |
548 |
|
1400 |
612 |
566 |
|
1600 |
709 |
592 |
|
1600 |
800 |
2600 |
1635 |
323 |
490 |
|
1000 |
418 |
515 |
|
1250 |
540 |
548 |
|
1400 |
612 |
566 |
|
1600 |
709 |
592 |
|
1800 |
1000 |
2800 |
1840 |
418 |
515 |
|
1250 |
540 |
548 |
|
1400 |
612 |
566 |
|
1600 |
709 |
592 |
四、安裝調試與使用方法：
H型、P型和N型清掃器應組合使用效果好。
1. 安裝前首先要檢查膠帶工作面局部是否有破損（破損面不超過100mm
2 ）金屬物加固及鐵扣接頭都不能安裝此清掃器，例如：鐵釘、鐵扣、接頭等。
2. 安裝前要把驅動滾筒表面的貼著物除掉，使清掃板能達到平穩狀態。
3. 安裝位置選擇在驅動滾筒和改向筒中間，膠帶跳動量最小，最平穩的位置最佳
4. 把調整架焊接在主機橫梁上，要保證清掃器上下有調整余地。
5. 把清掃器裝入調整架上，讓刀塊輕微接觸膠帶面后，然后轉動清掃器橫梁使刀塊與膠帶的夾角保持在70
°左右，最后把螺栓擰緊。
6. 清掃器與膠帶的接觸力要均勻適當，否則都會影響清掃效果。
五、維護與保養
1.清掃下來的附著物應急時清除掉，時間長將影響膠帶機和清掃器工作效果。
2.要經常檢查調整和更換易損零部件，保證膠帶機正常運行。
